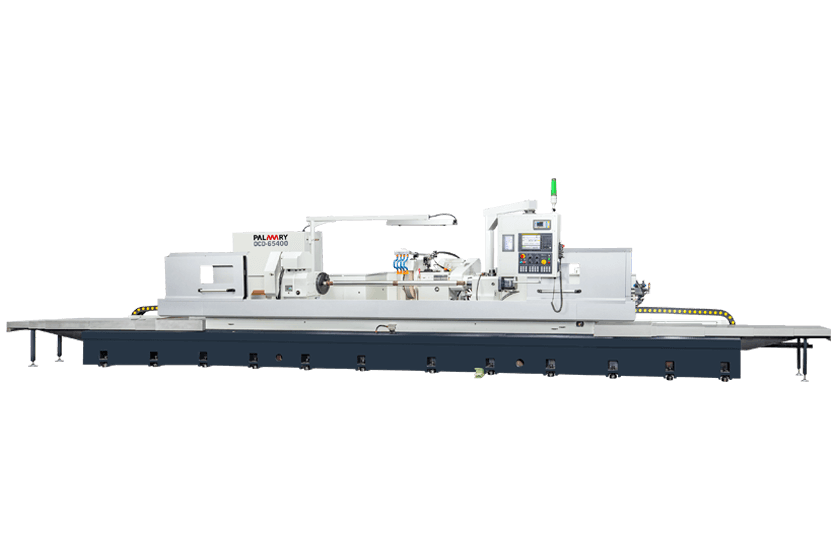

OCD 重型
CNC系列
1500 / 2200 mm 3000 / 4000 mm
兩頂心間最大距離
Ø450 mm
工作台最大旋徑
Ø420 mm
最大研磨直徑
簡介
針對重型工件強化機台結構剛性。一次完成大外徑（Max150)成型研磨，保持良好的垂直度及加工效率。
應用範圍：
大齒輪軸、大型印刷輪、軋輥輪、大型馬達軸、橡膠滾輪、大型滾筒。
特色
高剛性結構
低重心床身， 強化內部結構設計，採用米漢娜鑄鐵，經燒炖及時效處理製成，達到無變形且精密的機械本體。保證最佳機械剛性。
加大前後與左右工作滑台跨距與軌道寬度
提升工件主軸台荷重能力
主軸台採用伺服馬達驅動，可依需求無段變速調整，加上精密斜角軸承的支撐可達到無顫抖的傳動力。
直結式油壓尾座
附有平面空氣軸承設計方便位移，減少摩擦加強壽命。
規格
| 機種 | OCD-45150 | OCD-45220 | OCD-45300 | OCD-45400 | |
|---|---|---|---|---|---|
| 能力 | |||||
| 工作台最大旋徑 | Ø450 mm | ||||
| 兩頂心間最大距離 | 1500 mm | 2200 mm | 3000 mm | 4000 mm | |
| 最大研磨直徑 | Ø420 mm | ||||
| 兩頂心最大承受重量 | 800 kgs | ||||
| 砂輪 | |||||
| 尺寸 (外徑 x 寬 x 內徑) | Ø510 x 50~125 x Ø152.4 mm | ||||
| 周速度 | 45 M/s | ||||
| 砂輪軸座 - X軸 | |||||
| 自動快速移動距離 | 10 m/min | ||||
| 最大移動行程 | 350 mm | ||||
| 最小設定值 | 0.001 mm | ||||
| 工作台 - Z軸 | |||||
| 自動快速移動距離 | 10 m/min | ||||
| 最大移動行程 | 1970 mm | 2750 mm | 3520 mm | 4620 mm | |
| 最小設定值 | 0.001 mm | ||||
| 旋轉角度 | -1°~ 5° | 0° ~ 4° | 0° ~ 3° | 0° ~ 3° | |
| 工作主軸頭 | |||||
| 旋轉角度 | 0° (Fixed Type) | ||||
| 頂針斜度 | M.T. No. 5 / M.T. No. 6 (選配) | ||||
| 主軸轉速 (無段) | 0~210 r.p.m. | ||||
| 尾座 | |||||
| 頂針斜度 | M.T. No. 5 | ||||
| 中心頂針移動方式 | 油壓 | ||||
| 中心頂針移動最大距離 | 60 mm | ||||
| 馬達 | |||||
| 砂輪軸 | 11 kW | ||||
| 工作主軸 (AC Servo Motor) | 2.9 kW | ||||
| 砂輪軸座進給 X軸 (AC Servo Motor) | 2.8 kW | ||||
| 工作台進給 Z軸 (AC Servo Motor) | 4.4 kW | ||||
| 靜壓油壓泵浦 | 0.37 kW (4P) | ||||
| 砂輪軸潤滑泵浦 | 0.37 kW (4P) | ||||
| 研削液泵浦 | 0.37 kW (2P) | ||||
| 螺桿潤滑樣式 | 自動注油 | ||||
| 內徑研磨-內研主軸 (選配) | 0.75 kW (2P) | ||||
| 電氣 | |||||
| 總電量 | 30 KVA | ||||
| 箱量 | |||||
| 砂輪軸潤滑油箱 | 31 L | ||||
| 潤滑油箱 | 31 L | ||||
| 油壓油箱 (選配) | 31 L | ||||
| 螺桿潤滑油箱 | 0.7 L | ||||
| 水箱 | 230 L | ||||
| 機械重量 | |||||
| 淨重 | 12000 kgs | 14000 kgs | 16000 kgs | 18000 kgs | |
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- FANUC CNC 控制器 x 1
- 砂輪及法蘭 x 1
- 砂輪修整座 (工作台固定式) x 1
- 直結式微調油壓尾座 x 1
- 光學尺 (X軸) x 1
- 頂針 (2支/組) x 1
- 半罩式防水鈑金 x 1
- 電氣箱標準配件 x 1
- 油壓箱 (含泵浦) x 1
- 水箱 (含泵浦) x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 內徑研磨裝置
- 重型兩點支持座 (2只/組)
- 重型兩端支持座
- 重型三點中心架
- 活動頂針
- 三爪夾頭
- 四爪夾頭
- 備用砂輪法蘭
- 平衡台及棒
- 自動砂輪平衡裝置
- 手動砂輪平衡震動計
- 間隙消除 (防撞) 裝置
- 端面量測裝置
- 自動線上量測裝置
- 電磁式冷卻液除屑裝置
- 紙帶式冷卻液除屑裝置
